配电系统核心组件解析 从电缆分支箱到接线端子的关键设备

在现代建筑与工业配电系统中，一系列功能各异的箱体与连接组件构成了电力安全、高效传输的骨干网络。它们分工明确，协同工作，确保电能从源头可靠地分配至每一个终端用电设备。以下将对电缆分支箱、T接箱、楼层转换配电箱、矿物质绝缘端子箱、JXT1接线箱以及通用配电箱端子等关键设备进行系统解析。

1. 电缆分支箱：作为配电网线路中的重要节点，它主要用于电力电缆的汇集与分接，实现多路电缆的灵活连接与转换。其内部通常安装有负荷开关或隔离开关，便于线路的切断、联络与保护，提高了供电的灵活性和可靠性。

1. 铜排T接箱：这是一种专门用于主干电缆（母排）进行“T”字形分支连接的设备。箱内核心部件是导电性能优异的铜质母线排（铜排），通过专用的T接端子或穿刺线夹，可以在不断开主干电缆的情况下，安全、便捷地引出分支线路，广泛应用于楼宇竖井内的垂直干线分配。

1. 楼层转换配电箱：在高层建筑电气设计中，此类配电箱扮演着“中转站”的角色。它通常设置在电气竖井的每个楼层，负责将来自总配电柜或上一层的垂直干线电源，转换为本楼层水平方向各区域（如办公区、走廊照明）的配电回路，是电能纵向传输与横向分配的关键接口。

1. 矿物质端子绝缘箱：这是一种具有高安全等级的专用接线箱。其内部采用矿物质（如氧化镁）绝缘材料包裹的端子或电缆，具备极高的耐火、耐高温、防潮及抗机械冲击能力。主要应用于消防应急照明、排烟风机等关键消防线路，或是对安全有极端要求的特殊场所，确保在火灾等紧急情况下线路能持续通电。

1. JXT1接线箱：JXT1通常指一种特定型号的接线箱或接线端子排。这类产品标准化程度高，结构紧凑，内部设有排列整齐的接线端子，用于集中管理导线连接，便于线路的整理、标识和维护。广泛用于控制线路、信号线路的汇接，以及设备内部线路的过渡连接。

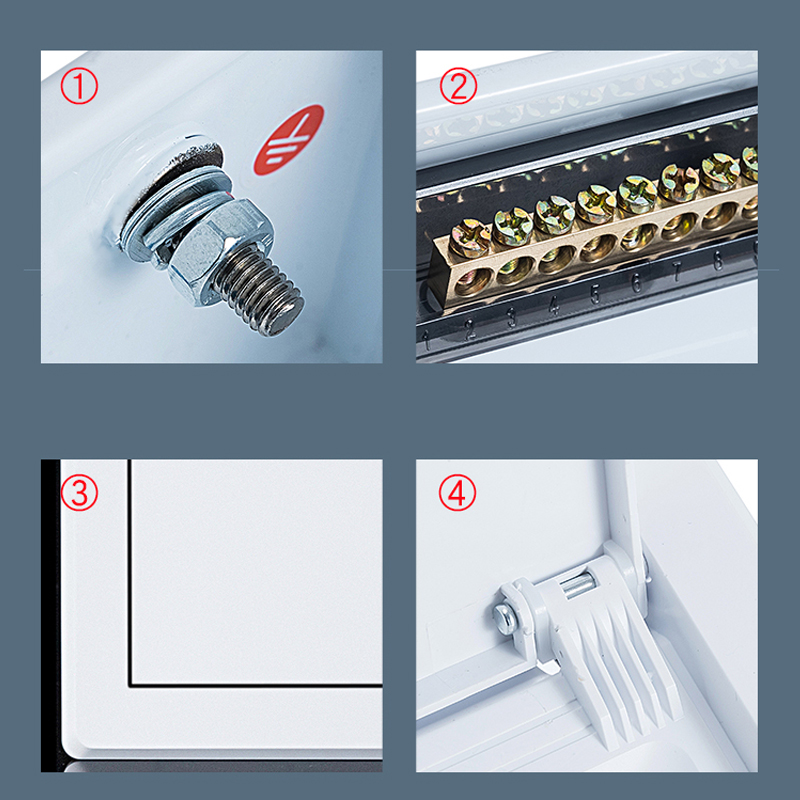

1. 通用配电箱及端子：尺寸标注为“500*”的配电箱，可能指宽度或高度为500mm的通用型配电箱壳体，内部可根据需求安装断路器、电度表、端子排等元件。而配电箱端子则是所有箱体内最基础的连接件，负责可靠地固定和导通导线。端子类型繁多，包括轨道式端子、板前接线端子、绝缘穿刺端子等，其质量直接关系到连接点的接触电阻、发热量及长期稳定性，是保障配电安全不容忽视的细节。

****：从宏观的电缆分支与转换，到微观的导线连接，这些设备构成了一个层次分明、环环相扣的配电体系。在设计、选型与安装时，必须根据负荷性质、安装环境、安全规范及维护需求进行综合考虑，确保整个配电网络的经济性、灵活性与本质安全。
