轨道式接线端子图片及其在配电箱中的应用解析

轨道式接线端子是现代电气配电系统中的关键组件，尤其在配电箱内，其应用极为广泛。本文将通过图片示例并结合其在配电箱中的具体应用，对轨道式接线端子进行全面解析。

一、轨道式接线端子图片概览与识别

轨道式接线端子，顾名思义，是一种安装在标准DIN导轨（通常为35mm宽）上的模块化接线器件。从图片上看，它们通常呈现为一系列整齐排列的矩形模块，颜色多样（常见有灰色、蓝色、绿色、红色等，不同颜色常代表不同功能，如接地、输入、输出、保险丝端子等）。

典型的图片会展示以下特征：

1. 绝缘壳体：由阻燃工程塑料（如PA66）制成，确保电气隔离和安全性。
2. 接线点：清晰的螺丝压接孔或弹簧卡接结构，用于固定导线。图片上常能看到铜制导电件。
3. 导轨卡扣：底部用于卡装在DIN导轨上的弹性机构。
4. 标识区：端子本体上常有标记数字或字母的区域，便于线路标识和后期维护。
5. 桥接件插槽：许多端子顶部设计有插槽，允许使用专用的桥接片或跳线实现多个端子的电气连通，这在图片中常表现为金属片或塑料桥接器。

通过这些图片，工程师和技术人员可以直观地了解其结构、尺寸和安装方式。

二、轨道式接线端子在配电箱中的核心作用

在配电箱（柜）中，轨道式接线端子扮演着“交通枢纽”的角色。

1. 实现安全可靠的电气连接：
作为进出线、设备间连接的中间节点。它将来自断路器、接触器、PLC、仪表等元器件的导线集中、有序地连接在一起，避免了导线直接绞接带来的不可靠和安全隐患。螺丝压接或弹簧卡接方式确保了连接的牢固性和长期稳定性。

2. 优化空间与布线：
标准化的模块尺寸和导轨安装方式，使得在有限的配电箱空间内可以实现高度密集、整齐划一的布线。所有端子沿导轨直线排列，线缆可以沿着线槽规整走线，极大提升了箱内美观度和维护便利性。图片中整洁的配电箱内部，往往离不开轨道式端子的贡献。

3. 便于调试、测试与维护：
每个端子都是独立的接入点。在进行电路测试（如测量电压、电流）或故障排查时，技术人员可以方便地在端子处进行，无需拆解设备接线。通过插入或断开测试探针、短接片等操作，安全且高效。

4. 实现灵活的电路分配与扩展：
利用桥接件，可以轻松地将电源或信号分配到多个回路。增加或减少回路时，只需在导轨上增减相应的端子模块即可，扩展性极强。

5. 提供明确的标识与管理：
端子上的标识区配合清晰的线号管，使得每一条线路的功能、去向都一目了然，符合电气安全规范，对后期的系统改造和维护至关重要。

三、配电箱中常见的轨道式端子类型

从功能图片上区分，配电箱内常见的轨道式端子包括：

• 通用型端子：最基础的型号，用于一般性的导线连接与分线。

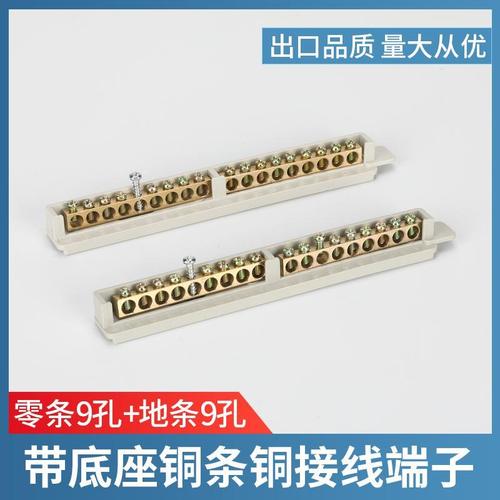

• 接地端子：通常为黄绿色，带有醒目的接地符号，用于集中连接保护接地线（PE线）。
• 保险丝端子：内部集成可更换的保险丝管，为后续电路提供过流保护。
• 隔离开关端子：集成微型拨动开关，可以手动切断该路电路，便于设备隔离维护。
• 带指示灯端子：集成LED指示灯，当电路通电时亮起，提供直观的状态显示。
• 继电器接口端子：专为连接PLC等控制器的继电器输出而设计，方便现场执行器（如电磁阀）的接线。

四、选型与安装要点

查看端子图片和选择产品时，应关注：

1. 电气参数：额定电压（如300V/600V）、额定电流（常见从10A到100A以上）、导线截面积范围（如0.2mm²至35mm²）。
2. 结构特点：螺丝类型（是否防松）、夹线体材料（是否为铜合金）、是否有测试孔、是否便于标记。
3. 环境适应性：防护等级（如IP20）、阻燃等级、工作温度范围。
4. 安装规划：根据配电箱图纸，规划所需端子类型、数量，预留足够的安装空间和接线空间。

###

轨道式接线端子是现代配电箱标准化、模块化设计的基石。通过其清晰的实物图片，我们可以快速理解其物理形态；而深入其应用原理，则能让我们在设计、安装和维护配电系统时，充分利用其优势，构建出安全、可靠、整洁且易于管理的电气连接系统。一张优秀的配电箱内部照片，往往是轨道式接线端子有序排列与规整布线共同构成的“工业艺术品”。
