接地铜排 配电柜中的安全卫士——从5孔10孔零线排到零排端子

在电力系统，尤其是低压配电领域，配电柜与配电箱是电能分配和控制的核心装置。其内部结构的可靠性与安全性至关重要，而其中一类看似简单却不可或缺的组件——接地铜排（常被称为零线排、接地排或零排端子），正是保障整个系统安全稳定运行的“无名卫士”。本文将深入探讨其功能、常见规格及应用。

核心功能：安全与秩序的基石

接地铜排的核心作用可归结为两点：安全接地与汇流整理。

1. 安全接地（保护接地）：它将配电柜内所有电气设备的外露可导电部分（如电机外壳、柜体金属框架）以及系统的接地线可靠连接，最终接入大地。当设备绝缘损坏发生漏电时，电流能通过这条低阻抗路径迅速导入大地，触发保护装置（如漏电断路器）动作切断电源，从而有效防止人员触电事故和设备损坏。

1. 零线汇流（工作零线连接）：在TN-C或TN-C-S等供电系统中，铜排作为零线（N线）的公共连接点。所有回路的中性线在此汇集，形成一个等电位点，确保电压稳定，为单相负载提供正常的电流返回路径。此时它常被称为“零线排”或“零排”。

常见规格与标识解读：5孔、10孔及其他

市场上常见的“5孔”、“10孔”接地铜排，主要指其可供接线用的螺栓连接孔数量。这是最直观的规格参数之一，直接决定了其能连接多少根导线。

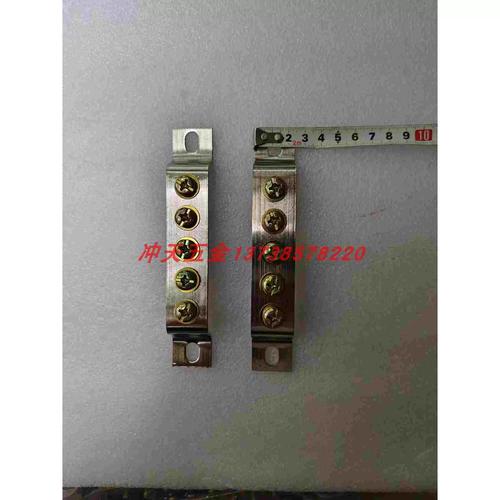

• 5孔零线排：通常适用于回路较少、结构紧凑的小型配电箱、控制箱或终端设备内，作为局部接地或零线汇流点。
• 10孔零线排：应用更为广泛，常见于中小型配电柜、照明箱、动力箱中，能满足较多回路设备的接地或零线接入需求。

除了孔数，选用时还需关注以下关键参数：

• 材质与工艺：通常采用优质紫铜（T2）制成，导电率极高。表面常进行镀锡或镀镍处理，以防氧化，确保长期接触良好，降低接触电阻。
• 截面积/尺寸：指铜排本身的横截面积（如25mm²、60mm²），它决定了其载流量（能安全通过的最大电流）。必须根据柜内可能通过的最大故障电流或工作电流来选择。
• 安装方式：有导轨安装（如卡在标准35mm或DIN导轨上）和直接螺栓固定安装等多种形式，需根据柜内布局选择。
• 孔距与螺栓规格：孔与孔之间的中心距以及安装螺栓的尺寸（如M6、M8），需与连接导线的线鼻子或压接端子匹配。

在配电柜/箱中的实际应用与安装要点

在配电柜内，接地排和零线排通常会被分开独立设置，这是现代电柜设计的重要安全原则：

• 接地排（PE排）：专门用于连接所有保护接地线（黄绿双色线），通常安装在柜体下部或靠近进线侧，并直接与柜体接地母排或接地干线可靠连接。
• 零线排（N排）：专门用于连接所有工作零线（淡蓝色线）。在系统总进线处，零线排会通过单独的导线与接地排连接（形成重复接地），之后两者严格分开，不得混接。

安装与使用注意事项：
1. 牢固安装：必须使用绝缘支柱或直接固定在导电良好的金属支架上，确保机械强度。
2. 接触良好：连接导线时，应使用合适的铜接线端子，螺栓需拧紧至规定扭矩，防止因松动导致接触电阻增大、发热。
3. 清晰标识：接地排（PE）和零线排（N）应有明确且永久性的标识，防止误接。
4. 定期检查：作为维护的一部分，应定期检查其有无过热、腐蚀迹象，螺栓是否紧固。

###

从5孔到10孔，再到更多孔数的接地铜排与零线排，它们虽不是配电设备中最显眼的部分，却是构建安全、整洁、高效配电系统的关键基础元件。正确选择规格（孔数、载流量）、区分功能（PE与N）、并规范安装，是确保配电柜（箱）长期安全可靠运行，守护人身与设备安全不可忽视的环节。理解这些“安全卫士”的作用，是实现优质电力工程设计、施工与维护的基本功。
