零线排、地排与TCL型端子排 家用配电箱接线与汇流排详解

家用配电箱是家庭电路系统的核心枢纽，其内部布线是否安全、规范，直接关系到整个家庭的用电安全与电器使用寿命。在配电箱的众多组件中，零线排、地排以及TCL型端子排等接线端子扮演着至关重要的角色，它们共同构成了电流与保护回路的“交通枢纽”。本文将深入解析这些配件，特别是常用的8孔、12孔铜制汇流排的功能与应用。

一、 核心组件功能解析

1. 零线排（N排）：
零线排通常采用醒目的蓝色标识，是配电箱内所有回路零线的集中连接点。它将从主断路器引出的零线分支到各个分路断路器对应的回路中，构成完整的电流回路。使用汇流排可以确保连接牢固、整齐划一，减少因接触不良导致的发热或断路风险。

2. 地线排（PE排）：
地线排通常采用黄绿双色标识，是所有接地线的汇合点。它将来自入户接地极的地线与所有插座、电器外壳的接地线可靠连接。当发生漏电时，地线能为故障电流提供低阻抗通路，促使漏电保护器迅速跳闸，是人身安全的最后一道重要防线。

3. TCL型端子排（接线端子排）：
这是一种通用的电气连接器件，在配电箱中常用于多股导线的并接、转接或信号传递。其特点是模块化设计，绝缘基座上分布多个独立的接线孔位（如8孔、12孔），每个孔位有独立的螺丝压紧机构，连接可靠，拆卸方便，便于线路的整理与后期维护。

二、 铜制汇流排的优势与应用

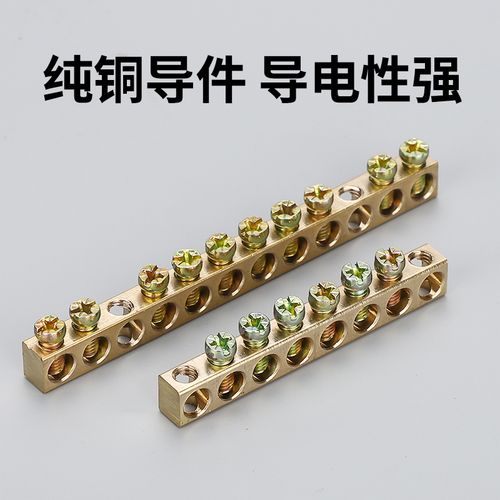

所谓的“8孔”、“12孔”通常指的是零线排或地线排上可供连接的螺丝孔数量，它决定了该汇流排能稳定连接多少路分支线路。

• 材质优势：优质汇流排通常采用高导电率的紫铜或黄铜制成，表面可能进行镀锡或镀镍处理，以防止氧化，确保长期稳定的导电性能和耐腐蚀性。

• 选择依据：孔数的选择直接取决于家庭配电箱的设计容量和回路数量。一个标准的现代家庭配电箱，照明、插座、空调、厨房、卫生间等通常会划分成多个独立回路（常见为12-20路左右）。因此，可能需要一个12孔甚至更多孔的零线排来满足需求，地线排的孔数也需与之匹配。

• 安装规范：在安装时，汇流排必须通过绝缘子或直接固定在配电箱的导轨或绝缘底板上，确保其与箱体金属部分绝缘。导线插入孔位后，必须用适当的力矩拧紧压线螺丝，确保接触面紧密，避免虚接。

三、 家用配电箱接线要点与安全警示

1. 严格区分：零线（N）、火线（L）、地线（PE）必须使用规定颜色的导线（如中国标准：火线-红/黄/绿，零线-蓝，地线-黄绿双色），并接入对应的排座，绝对不可混淆。
2. 容量匹配：汇流排的额定电流必须大于或等于配电箱的总负载电流，导线截面积也需与断路器容量匹配。
3. 专业操作：配电箱的安装、改造属于专业技术工作，涉及人身和财产安全，必须由具备资质的专业电工按照国家标准（如GB 50054）进行操作。非专业人员严禁自行拆卸改装。
4. 定期检查：即使安装妥当，也应每隔数年由专业人员检查箱内接线是否有松动、氧化、过热痕迹，确保“枢纽”长期运行可靠。

零线排、地线排以及TCL型端子排等汇流排，虽是小部件，却是家用配电箱安全、高效运行的基石。正确选择和使用8孔、12孔等规格的优质铜排，并遵循严格的安装规范，能为家庭筑起一道坚固的用电安全防火墙。
