深入解析TCL系列配电箱中的零线排与地线排 关键作用与正确接线指南

在低压配电系统中，配电箱作为电能分配与控制的核心单元，其内部结构的规范性与可靠性直接关系到整个用电系统的安全。其中，零线排（又称接零端子排）和地线排（或称零地排）是箱内至关重要的组件，尤其以TCL系列等知名品牌的铜排端子为代表，它们承担着不同的电气功能，绝不可混淆。本文将详细阐述两者的区别、作用，并提供在配电箱中的接线要点。

一、零线排与地线排的核心区别

1. 功能定义不同：

• 零线排（N排）：用于连接系统的工作零线（N线）。在单相或三相电路中，零线是构成电流回路的必备导体，承载正常的负载电流。

• 地线排（PE排）：用于连接保护接地线（PE线）。它不参与正常工作电流的传导，其唯一目的是在设备发生漏电或绝缘故障时，为故障电流提供一条低阻抗的路径至大地，从而触发保护装置（如断路器、漏电保护器）动作，确保人身安全。

1. 电位与连接点不同：

• 零线在变压器端通常与大地连接（系统接地），但在负载端，零线排对地可能有一定电位（尤其在电流不平衡时）。

• 地线排则必须与配电箱的接地母排或建筑接地干线可靠连接，始终保持近似大地电位（零电位）。

1. 外观与标识：

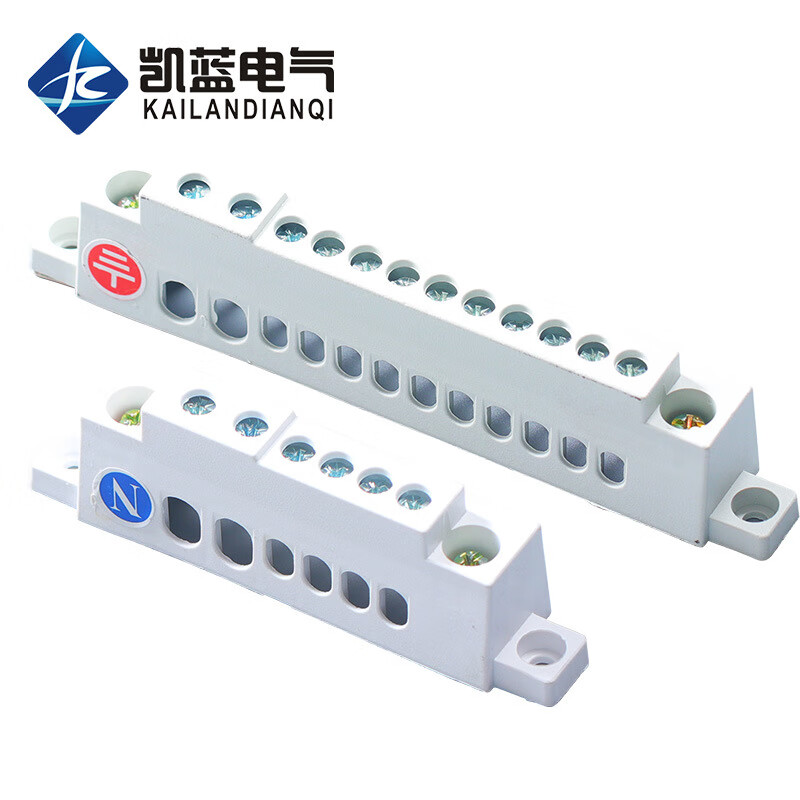

• 虽然TCL等品牌的零线排和地线排可能采用同样优质的铜排材料制造，但按照规范，它们应有清晰的标识。地线排通常带有明显的“PE”或接地符号（⏚），且其连接螺栓可能采用醒目的绿色或黄绿双色。零线排则可能标有“N”。

二、TCL系列铜排端子的优势

TCL等品牌的专用接线端子排通常具备以下特点，确保了配电箱的长期稳定运行：

• 优质电解铜材质：导电率高，电阻小，发热量低。
• 表面处理工艺：如镀锡或镀镍，能有效防止铜排氧化，保持接触面长期良好的导电性。
• 模块化设计：安装方便，可根据需要灵活增减位数。
• 结构坚固：螺钉压接可靠，能承受一定的电动力冲击。

三、配电箱内接线端子（零地排）的正确安装与接线规范

1. 严格区分，独立设置：在配电箱内，零线排（N）和地线排（PE）必须物理分开、独立安装。绝对禁止将零线与地线接在同一排上，这是最基本的安全原则。

1. 导线选择与处理：

• 零线和地线应使用符合规格的铜芯导线。地线必须采用黄绿双色线，零线宜用淡蓝色线，以便识别。

• 接入端子前，应确保线头裸露部分长度适中，并做好搪锡处理或使用铜接头，以增加接触面积，防止松动和氧化。

1. 接线顺序与力矩：

• 将来自主开关的零干线牢固接入零线排。各回路的分支零线再从零线排上引出。

• 将来自接地母排或接地干线的主地线牢固接入地线排。所有设备（如插座、机壳）的保护地线均汇集至地线排。

• 使用合适的螺丝刀或扳手，以推荐的扭矩拧紧端子螺钉，确保接触紧密但又不过度用力导致螺纹滑丝。

1. 定期检查与维护：系统运行中，应定期检查零地排端子有无发热、变色、松动现象，尤其在用电负荷变化或季节更替时。

###

零线排和地线排虽同为配电箱内的铜排端子，但职责分明，一个关乎系统正常运行，一个捍卫生命财产安全。选用如TCL系列这样质量可靠的端子排，并严格按照电气安装规范进行区分和接线，是构建一个安全、高效、耐用配电系统的基石。切勿因外观相似而简化或混淆，每一次规范的接线，都是对用电安全的一份坚实承诺。
