全铜零线排与地线排 TCL系列端子排在配电箱中的关键应用

在现代电气工程中，配电箱作为电力分配的核心单元，其内部接线质量直接关系到整个电力系统的安全与稳定运行。TCL系列全铜材质6孔零线排/地线排（或称接零端子排、铜排），正是保障这一环节可靠性的重要组件。它不仅是一种简单的连接件，更是实现规范、安全布线的基础。

一、产品核心特性与优势

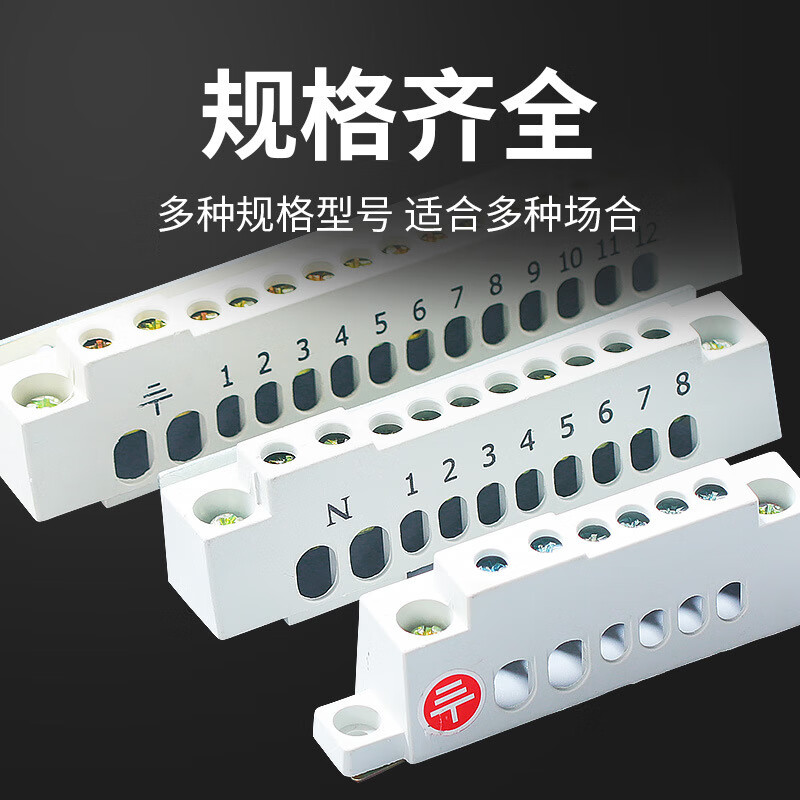

TCL系列的这类端子排，通常采用优质紫铜或黄铜制造，导电性能优异，电阻低，能有效减少电能传输过程中的损耗与发热。其结构设计坚固，多为6孔或多孔配置，便于集中管理配电箱内的零线（中性线）或地线（保护接地线）。与普通接线端子相比，这种一体成型的铜排具有以下显著优势：

1. 高载流能力：铜排截面积大，可承载更高的电流，适用于家庭及中小型商业配电箱。
2. 接触可靠：螺丝压接方式牢固，接触面大，能有效防止因接触不良导致的过热、打火甚至火灾风险。
3. 安装便捷：多孔位设计允许将多根导线集中、整齐地连接在同一排上，极大简化了箱内布线，提高了安装效率和美观度。
4. 标识清晰：正规产品通常有明确的N（零线）或PE（地线）标识，以及相关的电气参数，便于识别和规范施工。

二、在配电箱中的关键作用

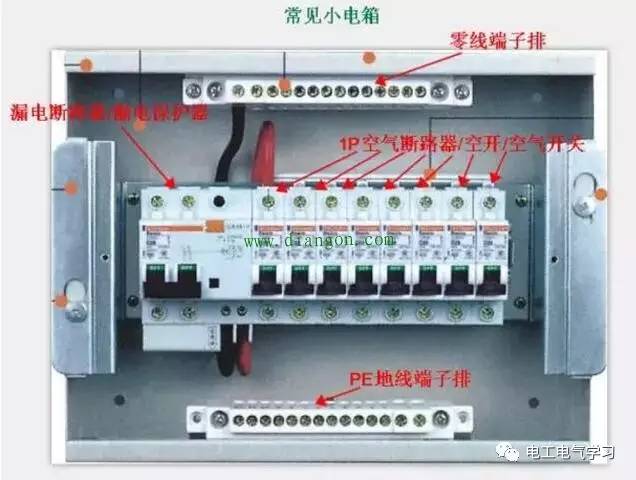

在配电箱（如家用强电箱、工业控制柜）中，零线排和地线排扮演着不同的、至关重要的角色：

• 零线排（N排）：所有回路（如照明、插座、空调等）的零线集中连接于此，构成电流返回变压器的共同路径。使用专用的零线排，确保了零线连接的统一性和可靠性，是系统正常工作的基础。

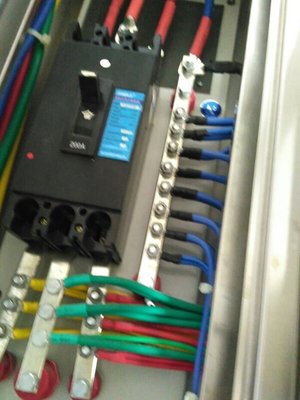

• 地线排（PE排）：所有设备的外壳保护接地线均汇集于此，并最终与建筑接地极可靠连接。其核心作用是在设备绝缘失效漏电时，为故障电流提供一条低阻通路，促使保护装置（如漏电断路器）迅速跳闸，从而防止人身触电事故。

重要提示：根据电气安全规范，零线排和地线排必须严格分开设置，绝不可混用或短接，以确保漏电保护功能的正常运作和系统的本质安全。

三、选型与安装注意事项

在选择和使用TCL系列或类似端子排时，需关注以下几点：

1. 材质与规格：确认是否为全铜材质，并根据配电箱的总电流负载选择足够截面积（如规格尺寸）的铜排。
2. 孔位数：根据配电箱内需要连接的回路数量，选择合适孔数的端子排（如6孔、12孔等），并预留适当扩展余量。

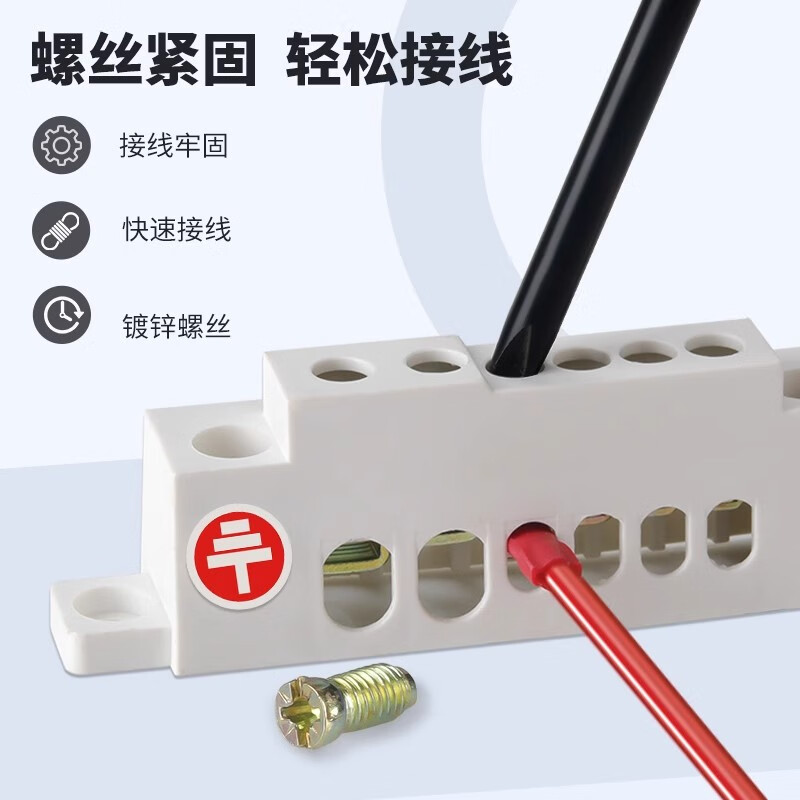

3. 安装环境：确保安装在配电箱内绝缘、稳固的位置，与相线（火线）保持足够的安全距离。连接导线应使用与铜排孔径匹配的铜接头（如OT/UT型端子）并压接牢固，再拧紧固定螺丝。
4. 定期检查：在长期运行中，应定期检查螺丝有无松动，端子排及连接点有无异常发热、氧化迹象，并及时处理。

###

一个小小的TCL系列全铜零线排/地线排，是构筑安全、高效配电系统不可或缺的“基石”。它的规范应用，体现了电气工程中对细节的重视和对安全标准的恪守。无论是新房装修还是旧电路改造，选择质量可靠、安装规范的接线端子排，都是对生命和财产安全的必要投资。
